犁刀混合機

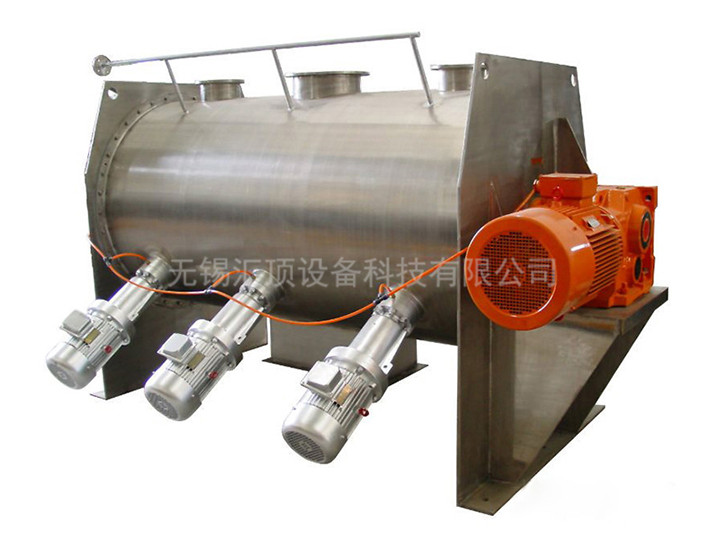

全不銹鋼犁刀混合機

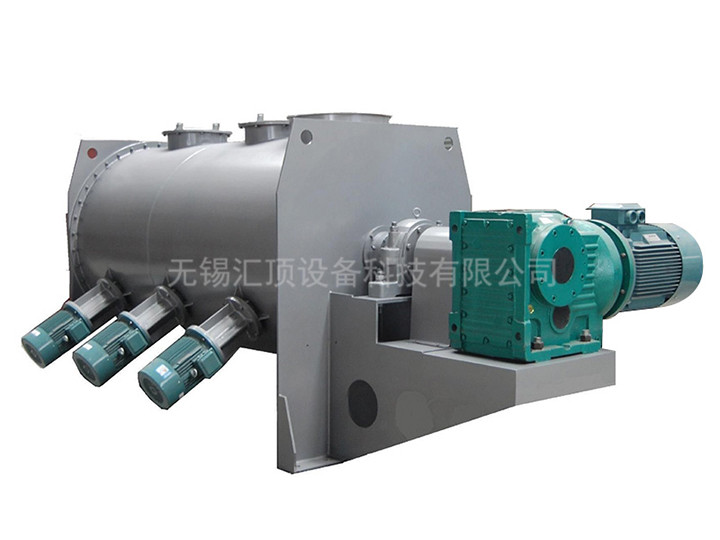

碳鋼配飛刀犁刀混合機
-
犁刀混合機配水冷夾套、噴液裝置
犁刀混合機
簡介：該機型由傳動機構、臥式筒體、犁刀、飛刀四部分組成。物料在犁刀作用下沿筒壁作對流運動，當物料流經飛刀時被高速旋轉的飛刀拋灑，從而在短時間內達到均勻混合。能滿足大多固液混合和造濕粒、干燥等復合工藝。
產品詳情
應用范圍
犁刀混合機廣泛用于化工原料、制藥原料、建筑材料、塑料、膠粘原料、食品原料、粉沫冶金、礦山材料、石油原料等行業的固—固（粉體與粉體）、固—液（粉體與膠漿液）、塊狀—粘稠狀的物料混合，并設有夾套加溫干燥型。
工作原理
犁刀混合機，由主軸減速機帶動犁刀組軸運動，一部分將物料沿筒體圓周作徑向運動，同時將物料沿犁刀兩側的法線方向拋出，另一部分被拋出物料經飛刀組時，被高速旋轉的飛刀剪切攪拌而強烈也適合粘狀、稠狀、塊狀固—固（粉體與粉體）、固—漿（粉體與膠漿液）的物料或密度差異較大的物料也能混合。
結構特點
犁刀混合機主要由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等部件組成。
1、傳動部分：由主電機和減速機傳遞給犁刀組軸。
2、臥式筒體：臥式筒體承載物料，筒體上部設有進料口、觀察孔，筒體一側開有物料清洗門。
3、犁刀組軸：犁刀根據容積大小安排犁刀數據，安裝在主軸上，在筒體內作圓周運動混合物料。
4、飛刀組：副電機直接連結每組上有大小不同數據耙飛刀，高速飛刀有強烈拋散剪切的攪拌作用。
5、出料閥：安裝筒體底部，供放料用。
6、噴液裝置：噴液裝置布置在筒體上部，由管件、噴頭部件組成并固定在筒體均勻分布噴散。
7、可以定制：夾套加溫、冷卻、干燥型。
技術參數
犁刀混合機廣泛用于化工原料、制藥原料、建筑材料、塑料、膠粘原料、食品原料、粉沫冶金、礦山材料、石油原料等行業的固—固（粉體與粉體）、固—液（粉體與膠漿液）、塊狀—粘稠狀的物料混合，并設有夾套加溫干燥型。
工作原理
犁刀混合機，由主軸減速機帶動犁刀組軸運動，一部分將物料沿筒體圓周作徑向運動，同時將物料沿犁刀兩側的法線方向拋出，另一部分被拋出物料經飛刀組時，被高速旋轉的飛刀剪切攪拌而強烈也適合粘狀、稠狀、塊狀固—固（粉體與粉體）、固—漿（粉體與膠漿液）的物料或密度差異較大的物料也能混合。
結構特點
犁刀混合機主要由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴液裝置等部件組成。
1、傳動部分：由主電機和減速機傳遞給犁刀組軸。
2、臥式筒體：臥式筒體承載物料，筒體上部設有進料口、觀察孔，筒體一側開有物料清洗門。
3、犁刀組軸：犁刀根據容積大小安排犁刀數據，安裝在主軸上，在筒體內作圓周運動混合物料。
4、飛刀組：副電機直接連結每組上有大小不同數據耙飛刀，高速飛刀有強烈拋散剪切的攪拌作用。
5、出料閥：安裝筒體底部，供放料用。
6、噴液裝置：噴液裝置布置在筒體上部，由管件、噴頭部件組成并固定在筒體均勻分布噴散。
7、可以定制：夾套加溫、冷卻、干燥型。
技術參數
| 型號規格 m3 | LD-0.1 | LD-0.25 | LD-0.5 | LD-1 | LD-2 | LD-3 | LD-4 | LD-6 | LD-8 | LD-10 |
| 一次混合 kg | 40-60 | 100-150 | 200-300 | 400-600 | 800-1200 | 1200-1800 | 1600-2400 | 2400-3600 | 3200-4800 | 4000-6000 |
| 主軸電機 kw | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| 飛刀電機 kw | 1.1/2 只 | 1.5/2 只 | 1.5/2 只 | 3/3 只 | 3/3 只 | 4/4 只 | 4/4 只 | 5.5/5 只 | 5.5/5 只 | 5.5/6 只 |
| 設備重量 kg | 500 | 850 | 1100 | 1500 | 2200 | 2800 | 3500 | 5100 | 6500 | 7900 |
備注：技術參數方便客戶選型，為客戶提供參考，也可按客戶要求定制。
